Robinete din otel cu sfera

Destinatie:

Aceste robinete sunt folosite ca armaturi de inchidere etansa pentru functionare inchis-deschis sau pozitii intermediare la instalatii de transport sau distributie.
Mediul de lucru: apa, gaze, lichide petroliere si alte lichide similare, cu actiune coroziva slaba, exclusiv hidrogen, amestecuri de hidrogen si hidrocarburi, precum si medii agresive cu sulf sau hidrogen sulfurat.

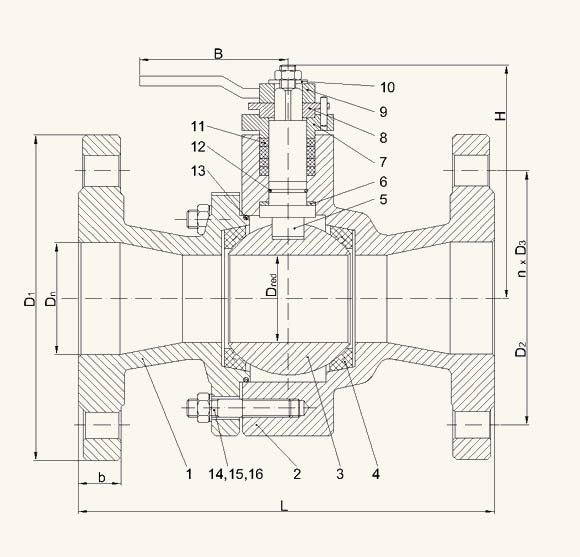

Componenta

1. Flansa legatura 410-620 / SR ISO 9477
2. Corp 410-620 / SR ISO 9477
3. Sfera 42CrMo 4/ SR EN 10083
4. Scaun PTFE
5. Tija IC45 / SR EN 10083
6. Distantier CuSn12 / Bronze
7. Presetupa IC45 / SR EN 10083
8. Cama 42CrMo4 / SR EN 10083
9. Levier 42CrMo4 / SR EN 10083
10. Saiba S235JR / SR EN 10027
11. Pachet etans. nonasbestos
12. Inel “O” cauciuc
13. Inel “O” cauciuc
14. Piulita IC45 / SR EN 10083
15. Saiba Grower SR 7666-2
16. Prezon STAS 8121 / 2

Caracteristicile tehnice si constructive

Pn bar	Dn mm in		Dred mm	L mm	d1 mm	d2 mm	n x d3	b mm	H (inf) mm	B mm	Masa neta
25	50	2 1/16	–	315(295)	165	125	4 x d18	20	135	230	14,200
	65	2 9/16	49	241	185	145	8 x d18	24	146	230	18,200
	80	3 1/8	64	283	210	168,5	8 x d22	28	155	320	25,500
140	50	2 1/16	–	295	165	127	8 x d18	34	145	290	44,00
	80	3 1/8	–	359	230	168,5	8 x d22	40	195	320	86,00

Caracteristicile constructive ale principalelor componente:

Din punct de vedere constructiv, produsul se compune din:

• corp intermediar (din unu sau doua elemente)
• flansa de legatura
• element de inchidere: sfera

Etansarea intre corpul intermediar si flansa de legatura se realizeaza pe con prin intermediul unor inele de etansare (scaunele din teflon). Actionarea sferei se face prin rotirea levierului care actioneaza tija. Etansarea tijei de actionare se realizeaza prin snur nonasbest.

Sens de curgere: indiferent
Pozitia de montaj: indiferent
Etansare curenta: otel carbon-teflon
Etansare la cerere: otel inox-teflon

Regim de lucru si incercari

Presiunea nominala bar	Presiunea de lucru bar	Presiunea de incercare bar
		Rezistenta	Etanseitate
25	25	1,5 x PN (38 bar)	1,1 x PN (27,5 bar)
140	140	2 x PN (280 bar)	1x PN (140 bar)
